Os filtros série TP são equipamentos de filtração de alta vazão, possuindo meio filtrante permanente destinado à remoção de matéria em suspensão. São constituídos por um tanque em material termoplástico totalmente à prova de corrosão, com sistema interno de distribuição e drenagem, válvula seletora de seis posições, visor de retrolavagem e manômetro.
São construídos de modo a atender integralmente a Norma ABNT NBR 10339/2018 e outros requisitos complementares da norma NSF/ ANSI - 50. Os filtros TP utilizam-se de bombas das séries A, B e F. Estas bombas possuem pré-filtro incorporado com tampa transparente e com vedação feita por selo mecânico. As bombas das séries A e B são fornecidas com motores de acionamento para redes de energia elétrica monofásicas (127/220V) ou trifásicas (220/380 V), (exceto 25A) frequência 60 Hz.
O conjunto formado por filtro e bomba Jacuzzi opera com taxa de filtração máxima 50 m³/h/m²ou 1200 m³/dia/m². As bombas da série F são fornecidas com motor de acionamento para redes de energia elétrica monofásica 127V (exceto modelo 3F) ou 220 V com frequência de 60 Hz.
As monobombas a serem utilizadas para cada modelo de filtro estão indicadas na Tabela 5. O tempo máximo de filtração é o tempo necessário para a filtração de um volume de água equivalente ao volume total de água contido na piscina. O conjuto (filtro e bomba) deve ser instalado no máximo a 3 metros de profundidade em relação ao nível d´agua como na figura abaixo:
Informações Adicionais:
- Granulometria da areia Jacuzzi cód. 22485106: 045 - 0,55mm
- Perda da carga inicial do Filtro sem válvula, com areia nova Jacuzzi em 1º uso após lavagem:
- Modelos 12 TP e 15 TP : 1,5 mca
- Demais modelos : 2,5 mca
- Perda de carga válvula na posição filtrar : 0,5 mca
- Taxa de lavagem ou retrolavagem : 36,7 m³/h/m²² (880 m³/dia/m²)
Características Técnicas
- Modelo: 26 TP
- Vazão Maxima de Filtragem³/h: 18.0
- Qtd. Sacos 25kg de Areia p/ Filtro: 8
- COD. 98005200

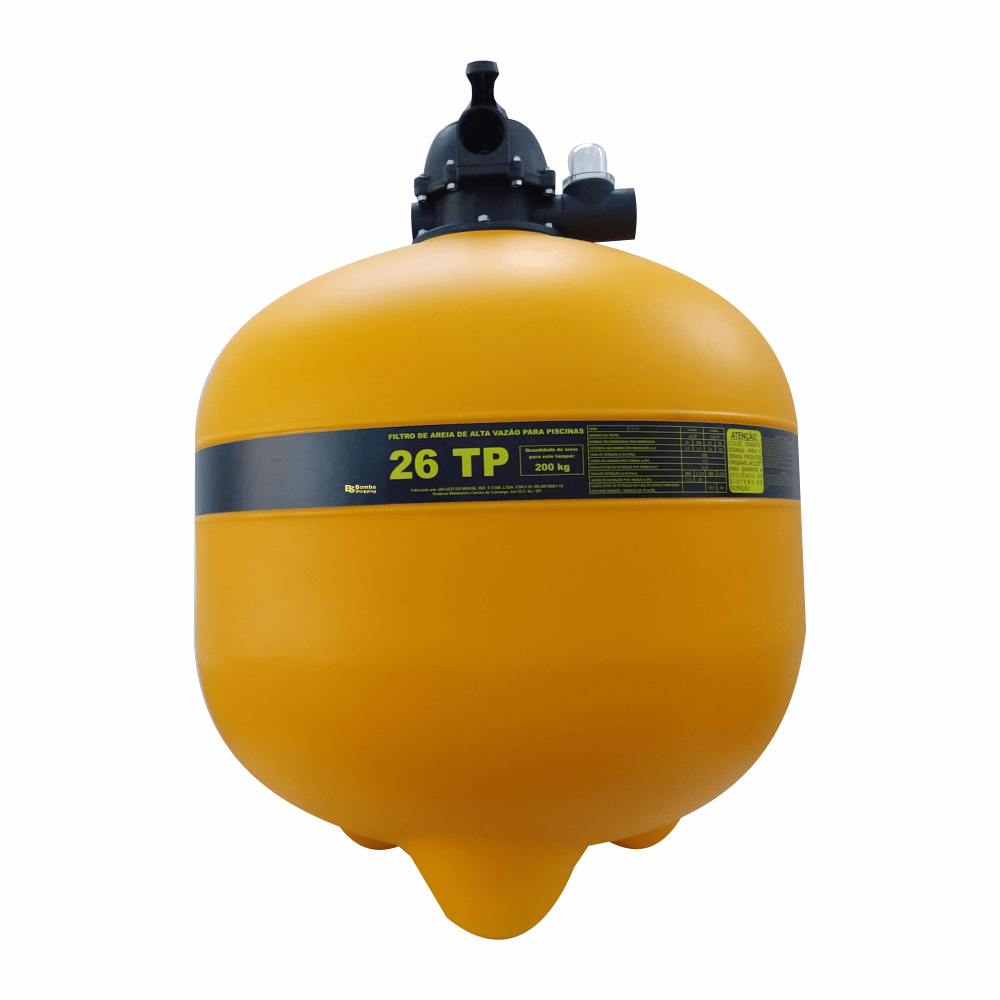

*Imagem meramente ilustrativa
