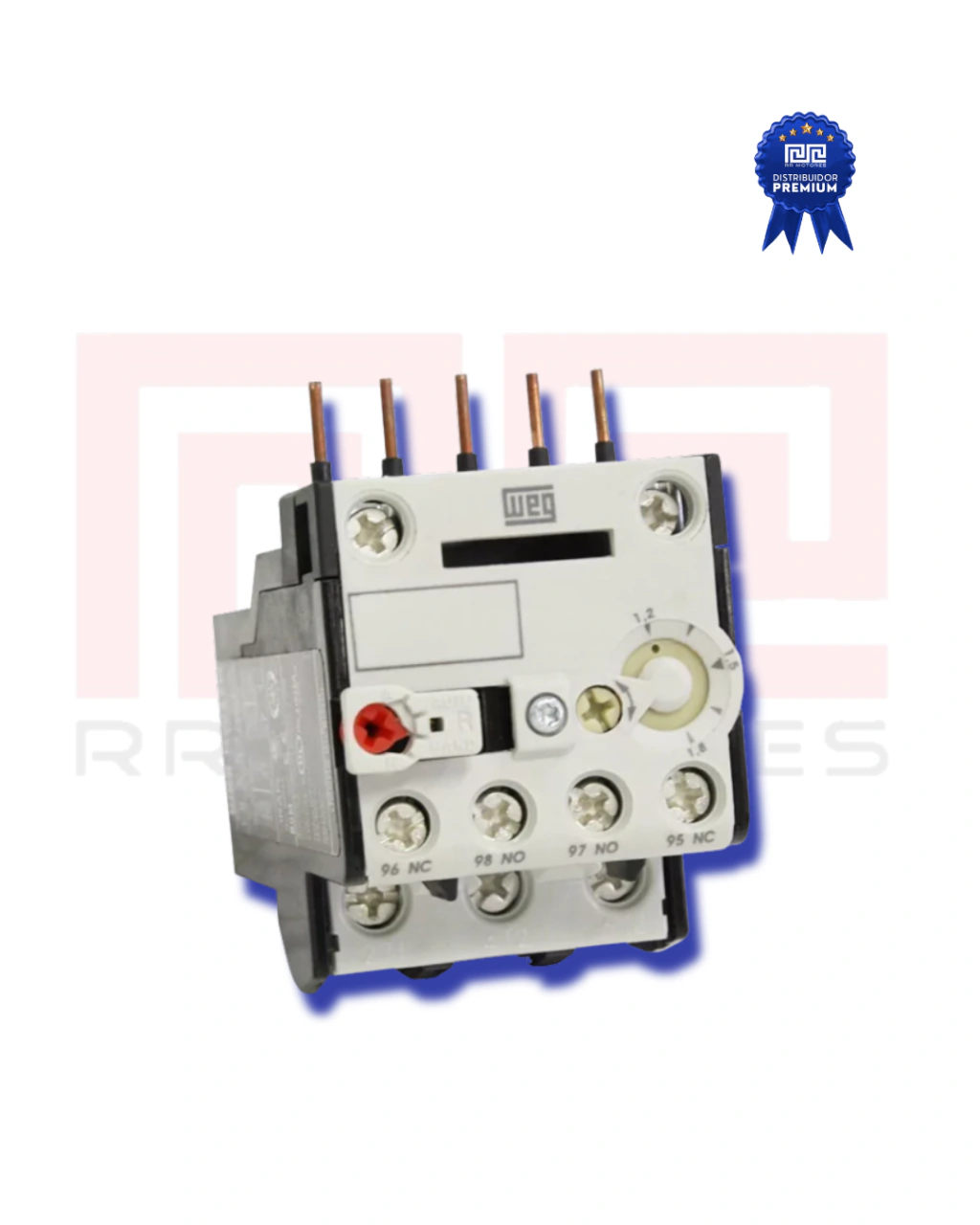

Relé de Sobrecarga WEG RW27 7,00–10,00A Classe 10 Para Contator CWM9-40 – Cód. 10045634
O Relé de Sobrecarga WEG RW27 7,00–10,00A é um dispositivo de proteção desenvolvido para proteger motores elétricos contra sobrecargas, aquecimento excessivo e falta de fase, garantindo maior segurança, confiabilidade e desempenho aos sistemas elétricos.
Projetado para utilização com contatores WEG da linha CWM9-40, o relé realiza o monitoramento contínuo da corrente do motor. Em situações anormais de funcionamento, como sobrecarga ou falha de fase, ocorre uma elevação da corrente elétrica, acionando o mecanismo interno de disparo do equipamento.
O acionamento do relé atua sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA), realizando o desligamento da carga através do contator e evitando danos ao motor e aos componentes do circuito.
O tempo de atuação é determinado pela relação entre a corrente de sobrecarga e o valor ajustado no relé, conforme a curva característica de disparo do equipamento. Após a correção da falha, o sistema pode ser restabelecido através de rearme manual ou automático.
Principais Benefícios
-
Proteção eficiente contra sobrecargas e falta de fase.
-
Evita danos causados pelo aquecimento excessivo do motor.
-
Aumenta a vida útil de motores e equipamentos elétricos.
-
Monitoramento preciso da corrente de operação.
-
Disparo confiável conforme o ajuste realizado.
-
Compatível com contatores WEG da linha CWM9-40.
-
Instalação prática em trilho DIN 35 mm ou através de parafusos.
-
Produto original WEG, garantindo qualidade e confiabilidade.
Funcionamento do Relé de Sobrecarga
O Relé de Sobrecarga RW27 supervisiona constantemente a corrente elétrica do motor durante seu funcionamento. Quando ocorre uma condição anormal, como uma sobrecarga ou falta de fase, a corrente aumenta e provoca o acionamento do mecanismo de proteção interno.
O disparo atua nos contatos auxiliares:
-
95-96 (NF - Normalmente Fechado): responsável pela abertura do circuito de comando, desligando o contator e interrompendo a alimentação da carga.
-
97-98 (NA - Normalmente Aberto): utilizado para sinalização de falha ou indicação do estado de disparo do relé.
Após a atuação da proteção, é necessário aguardar o restabelecimento das condições normais do sistema antes da realização do rearme.
Aplicações
O Relé de Sobrecarga WEG RW27 é indicado para proteção de:
-
Motores trifásicos em corrente alternada (CA).
-
Motores monofásicos em corrente alternada (CA), conforme esquema de ligação adequado.
-
Motores em corrente contínua (CC).
-
Painéis elétricos industriais.
-
Sistemas de automação e comando.
-
Máquinas e equipamentos elétricos que necessitam de proteção contra sobrecorrente.
Características Técnicas
Marca: WEG
Linha: RW
Modelo: RW27
Código do Produto: 10045634
Tipo de Produto: Relé de Sobrecarga
Número de Polos: 3
Faixa de Corrente Ajustável: 7,00 a 10,00 A
Classe Térmica de Disparo: Classe 10
Tipo de Montagem: Lateral direita
Compatibilidade: Contatores WEG CWM9 até CWM40
Contatos Auxiliares:
Fixação: Trilho DIN 35 mm (EN 50022) ou através de parafusos.
Normas e Certificações
Produto desenvolvido conforme padrões internacionais de qualidade e segurança:
-
IEC 60947-4-1
-
IEC 60529
-
IEC 60068
-
VDE 0106
-
UL 508
Principais Homologações
-
UL
-
CE
-
IRAM
-
BV
-
NOM ANCE
-
RCC
-
PCT
Conteúdo da Embalagem
Por que escolher o Relé de Sobrecarga WEG RW27?
O Relé de Sobrecarga WEG RW27 7,00–10,00A é uma solução confiável para proteção de motores elétricos em aplicações industriais e comerciais. Desenvolvido com tecnologia WEG, oferece alta precisão contra falhas elétricas, facilidade de instalação e maior segurança para máquinas e sistemas de acionamento.
Com fabricação conforme normas internacionais, proporciona maior durabilidade, redução de riscos operacionais e proteção eficiente para motores elétricos.
Observação: Imagem meramente ilustrativa.
