Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.
Aplicações:
- Os relés de sobrecarga RW foram projetados para a proteção de motores trifásicos e monofásicos em CA, e para motores em CC. Se os relés de sobrecarga RW forem utilizados na proteção de cargas monofásicas em CA ou cargas em CC, os esquemas de ligação apresentados neste catálogo deverão ser respeitados.
Principais Características:
- Referência: RW17
- Número de polos: 3
- Tipo de monstagem: Direita
- Modelo contador: CWC07-16, CW07
- Faixa de corrente: 0.56 - 0.80 A
- Classe térmica de disparo 10
- Acessório possibilita a fixação em trilho DIN 35 mm (EN 50022) ou através de parafusos
- Desenvolvidos em conformidade com as normas: IEC 60947-4-1, IEC 60529, IEC 60068, VDE 0106, UL-508
- Principais homologações: UL, CE, IRAM, BV, NOM ANCE, RCC, PCT
- COD. 10045640

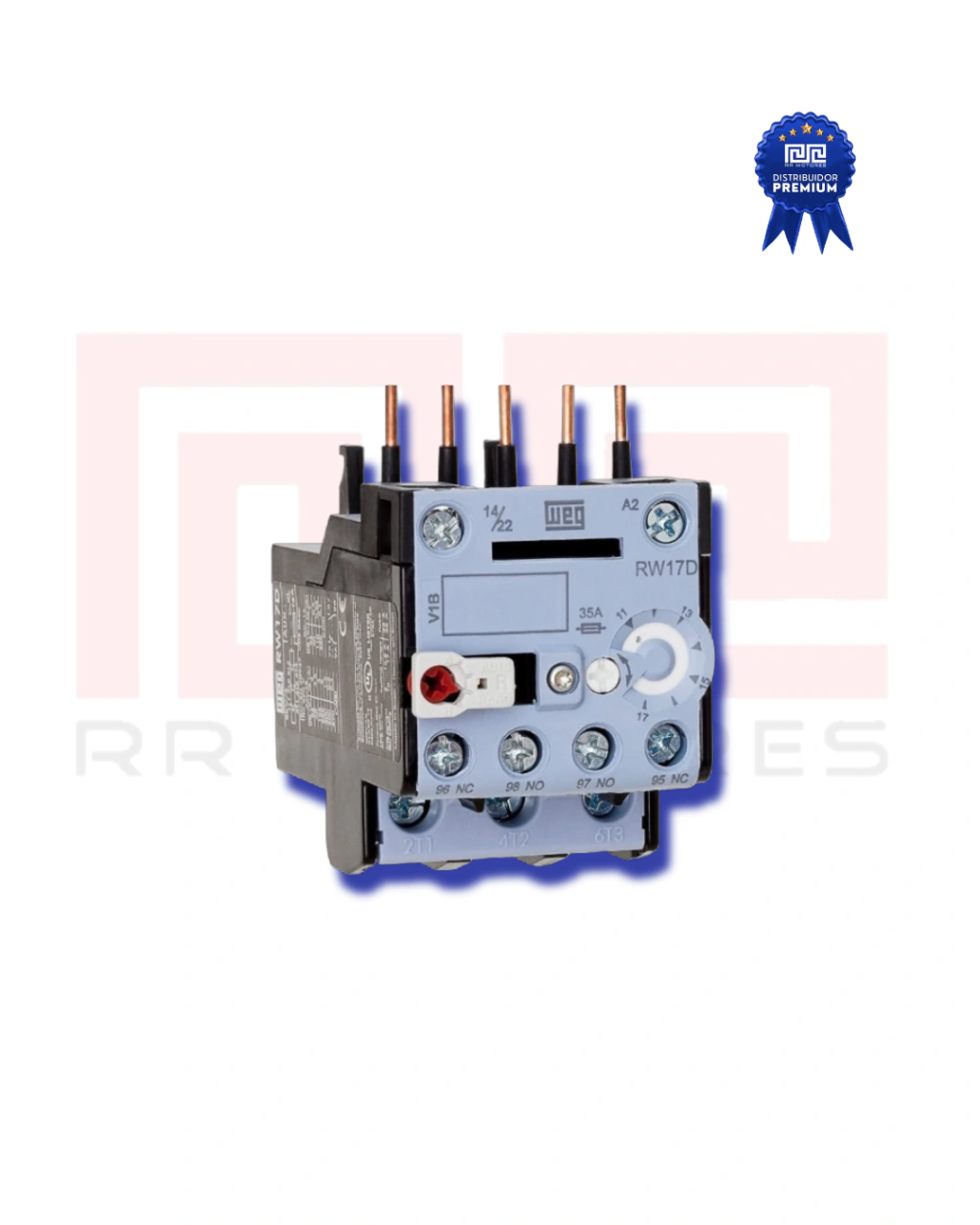

*Imagem meramente ilustrativa
