O Minidisjuntor Termomagnético WEG é a solução ideal para proteção de circuitos elétricos residenciais, comerciais e industriais. Desenvolvido com alta tecnologia, ele oferece segurança e confiabilidade, protegendo contra sobrecargas e curtos-circuitos, garantindo o bom funcionamento dos sistemas elétricos.
Segurança
Os minidisjuntores MDWP, MDW e MDWH atendem as curvas características de disparo B e C, conforme a norma NBR NM 60898 e NBR IEC 60947-2.
Flexibilidade
A linha conta ainda com barramento de distribuição monopolar, bipolar e tripolar, e trava cadeado como acessórios, conforme exigência da norma NR 10. Nas linhas MDW e MDWP é possível a utilização de blocos de contatos auxiliares e de alarme. Possui também mecanismo de disparo livre, onde o disparo independe da posição da manopla, e indicação do estado do disjuntor.
Curvas de Disparo
- Curva B: O minidisjuntor de curva B tem como principal característica o disparo instantâneo para correntes entre 3 a 5 vezes a corrente nominal. Sendo assim, são aplicados principalmente na proteção de circuitos com características resistivas ou com grandes distâncias de cabos envolvidas.
- Curva C: O minidisjuntor de curva C tem como principal característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Por isso, são aplicados na proteção de circuitos com instalação de cargas indutivas.
Benefícios:
- Proporciona proteção eficaz contra falhas elétricas.
- Design compacto para fácil instalação em quadros de distribuição.
- Alta durabilidade, mesmo em condições de uso intenso.
- Produto certificado, garantindo segurança e confiabilidade.
Resumo das características técnicas
- Curva de disparo: B
- Corrente nominal: 25A
- Número de polos: 2
- Tensão de emprego: 440Vca/250Vcc
- Frequência: 50/60 Hz
- COD: 10076430

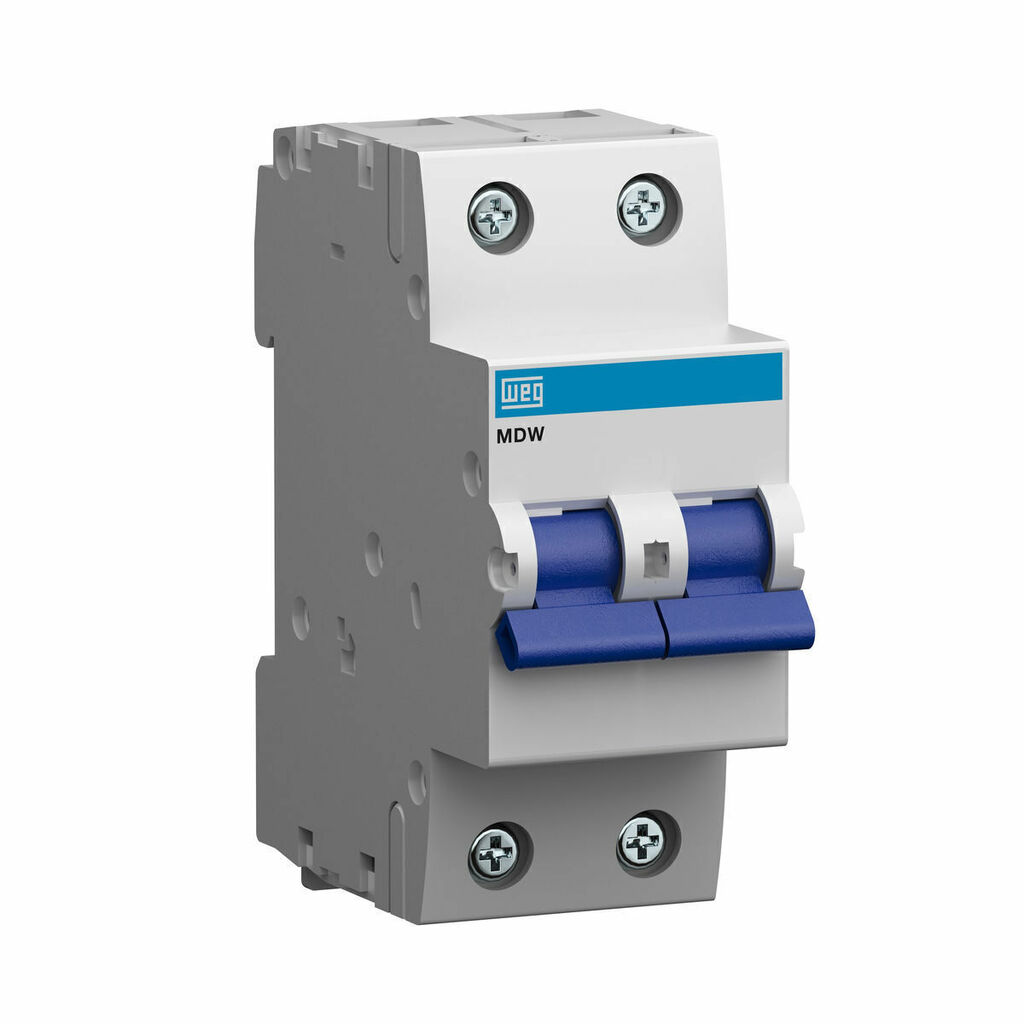

*Imagem meramente ilustrativa
